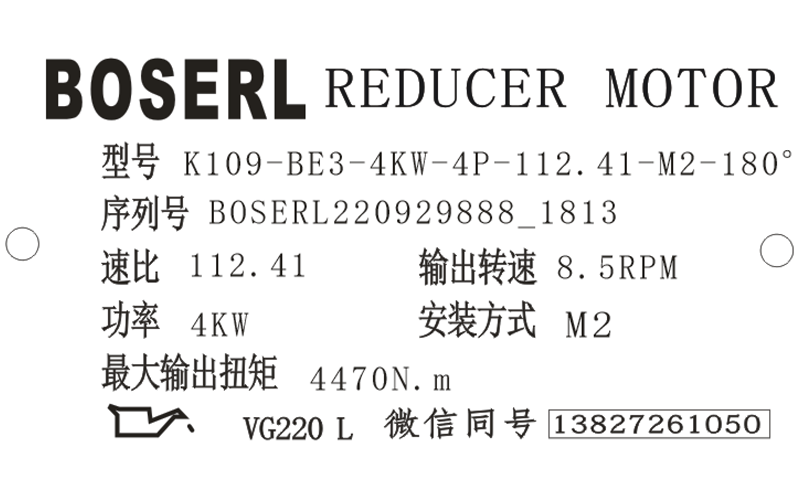

K109減速器銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的K109減速器選型樣本。

K109-BE3-4KW-4P-112.41-M2-180°

K：系列代號

109：減速機規格代號

BE3：電機

4KW：電機功率

4P：電機級數

112.41：減速機傳動比

M2：減速機安裝位置

180°：接線盒位置

K109減速器上的圖標說明：下表列出安裝位置章節中所采用的圖標及其含義

K109減速器安裝所需工具以及材料：

由于安裝位置的原因，從油位螺栓觀察，油位可能出現微量偏差。這種情況屬于正常的制造公差。當安裝位置發生改變時，潤滑油加注油量和透氣閥的位置必須作相應的調整。K109減速器安裝時要注意油位檢查螺栓、放油螺栓以及透氣閥可以很方便靠近！同時還要檢查，注油量是否按照規定的安裝位置進行參見“潤滑油加油量”章節或者銘牌上的說明。K109減速器在出廠時加注了相應油量的潤滑油。同時要注意“潤滑油加注章節”以及“安裝位置章節”中的內容。要將K109減速器的安裝位置改變為M5或M6，或者M5、M6之間的安裝位置，請您咨詢BOSERL公司客戶服務部。若要將K109減速器改裝成M2或M3時，請與BOSERL公司客戶服務部聯系。為了防止電化學腐蝕，請您在K109減速器與驅動機械部件之間采用2-3mm厚塑料材料隔板進行隔離。采用的塑料材料的泄露電阻值必須＜109Ω。電化學腐蝕可能發生在不同的金屬物質之間，如鑄鐵與不銹鋼。請為固定螺釘同樣配置塑料材質的墊片！還要通過電機上的接地螺栓對K109減速器箱體進行連接接地。直角減速機

輔助材料、扳手套件、扭矩扳手、鎖鍵盤、AQH電機聯軸器、帶對中軸肩的輸入軸裝置AD/ZR、套裝夾具、可能需要的調整元件（墊片、間隔環）、輸入/輸出元件的緊固裝置、 潤滑油（K109減速器出廠已經自帶潤滑油）、用于緊固螺栓的密封膠（針對帶對中軸肩的輸入軸裝置AD/ZR），所有的標準部件均不是供貨范圍。

K109減速器故障售后服務統籌：

K109減速器潤滑油泄露：K109減速器密封面密封性能不良，擰緊K109減速器蓋上的螺釘并觀察K109減速器。如果潤滑油繼續泄露，請向客戶服務部咨詢；密封圈損壞，請向客戶服務部咨詢；K109減速器透氣閥失效，給K109減速器透氣參見“K109減速器說明書的安裝位置”章節。齒輪減速電機

K109減速器異常、無規律的運轉噪音：軸承損壞，檢查潤滑油參見“K109減速器說明書的檢查/維護”章節，更換軸承；齒輪有損失，請向客戶服務部咨詢；潤滑油中有異物，檢查潤滑油參見“K109減速器說明書的檢查/維護”章節；傳動裝置停車，請向客戶服務部咨詢；

K109減速器潤滑油從透氣閥處滲出：潤滑油太多，調節油量參見“K109減速器說明書的檢查/維護”章節；K109減速器安裝位置錯誤，正確安裝透氣閥參見“K109減速器說明書的安裝位置”章節，調節油位參見“K109減速器說明書的檢查/維護”章節。

K109減速器電機或輸入軸轉動，而輸出軸不轉：K109減速器中的軸輪轂聯接斷裂，將K109減速器或減速電機送來我司修理。K系列減速機

在磨合期（48小時的運轉時間內）油封可能出現短期內的滲油或油脂的現象。對K109減速器和電機的不當操作可能造成損失。BOSERL驅動裝置的維修必須由合格的專業人員進行。只能由專業人員對驅動裝置與電機進行分離。如發生故障，請與BOSERL公司客戶服務部聯系。

K109減速器型號：

XDK107-Y100M4，XDK107-Y112M4，XDK107-Y11KW，XDK107-Y132M4，XDK107-Y15KW，XDK107-Y160M4，XDK107-Y18.5KW，XDK107-Y180M4，XDK107-Y200M4，XDK107-Y225M4，XDK107-Y22KW，XDK107-Y30KW，XDK107-Y37KW，XDK107-Y3KW，XDK107-Y45KW，XDK107-Y4KW，XDK107-Y5.5KW，XDK107-Y7.5KW，XDK107-YB100M4，XDK107-YB112M4，XDK107-YB132M4，XDK107-YB160M4，XDK107-YB180M4，XDK107-YB200M4，XDK107-YB225M4，XDK107-YDP100M4，XDK107-YDP112M4，XDK107-YDP132M4，XDK107-YDP160M4，XDK107-YDP180M4，XDK107-YDP200M4，XDK107-YDP225M4，XDK107-YE100M4，XDK107-YE112M4，XDK107-YE132M4，XDK107-YE160M4，XDK107-YE180M4，XDK107-YE200M4，XDK107-YE225M4，XDK107-YEJ100M4，XDK107-YEJ112M4，XDK107-YEJ132M4，XDK107-YEJ160M4，XDK107-YEJ180M4，XDK107-YEJ200M4，XDK107-YEJ225M4，XDK107-YEJB100M4，XDK107-YEJB112M4，XDK107-YEJB132M4，XDK107-YEJB160M4，XDK107-YEJB180M4，XDK107-YEJB200M4，XDK107-YEJB225M4，XDK107-YP100M4，XDK107-YP112M4，XDK107-YP132M4，XDK107-YP160M4，XDK107-YP180M4，XDK107-YP200M4，XDK107-YP225M4，XDK107-YPB100M4，XDK107-YPB112M4，XDK107-YPB132M4，XDK107-YPB160M4，XDK107-YPB180M4，XDK107-YPB200M4，XDK107-YPB225M4，XDK107-YPE100M4，XDK107-YPE112M4，XDK107-YPE132M4，XDK107-YPE160M4，XDK107-YPE180M4，XDK107-YPE200M4，XDK107-YPE225M4，XDK107-YS100M4，XDK107-YS112M4，XDK107-YS132M4，XDK107-YS160M4，XDK107-YS180M4，XDK107-YS200M4，XDK107-YS225M4，XDK107-YVB100M4，XDK107-YVB112M4，XDK107-YVB132M4，XDK107-YVB160M4，XDK107-YVB180M4，XDK107-YVB200M4，XDK107-YVB225M4，XDK107-YVP100M4，XDK107-YVP112M4，XDK107-YVP132M4，XDK107-YVP160M4，XDK107-YVP180M4，XDK107-YVP200M4，XDK107-YVP225M4，XDK107-YVPEJ100M4，XDK107-YVPEJ112M4，XDK107-YVPEJ132M4，XDK107-YVPEJ160M4，XDK107-YVPEJ180M4，XDK107-YVPEJ200M4，XDK107-YVPEJ225M4，YQK107-Y100M4，YQK107-Y112M4，YQK107-Y11KW，YQK107-Y132M4，YQK107-Y15KW，YQK107-Y160M4，YQK107-Y18.5KW，YQK107-Y180M4，YQK107-Y200M4，YQK107-Y225M4，YQK107-Y22KW，YQK107-Y30KW，YQK107-Y37KW，YQK107-Y3KW，YQK107-Y45KW，YQK107-Y4KW，YQK107-Y5.5KW，YQK107-Y7.5KW，YQK107-YB100M4，YQK107-YB112M4，YQK107-YB132M4，YQK107-YB160M4，YQK107-YB180M4，YQK107-YB200M4，YQK107-YB225M4，YQK107-YDP100M4，YQK107-YDP112M4，YQK107-YDP132M4，YQK107-YDP160M4，YQK107-YDP180M4，YQK107-YDP200M4，YQK107-YDP225M4，YQK107-YE100M4，YQK107-YE112M4，YQK107-YE132M4，YQK107-YE160M4，YQK107-YE180M4，YQK107-YE200M4，YQK107-YE225M4，YQK107-YEJ100M4，YQK107-YEJ112M4，YQK107-YEJ132M4，YQK107-YEJ160M4，YQK107-YEJ180M4，YQK107-YEJ200M4，YQK107-YEJ225M4，YQK107-YEJB100M4，YQK107-YEJB112M4，YQK107-YEJB132M4，YQK107-YEJB160M4，YQK107-YEJB180M4，YQK107-YEJB200M4，YQK107-YEJB225M4，YQK107-YP100M4，YQK107-YP112M4，YQK107-YP132M4，YQK107-YP160M4，YQK107-YP180M4，YQK107-YP200M4，YQK107-YP225M4，YQK107-YPB100M4，YQK107-YPB112M4，YQK107-YPB132M4，YQK107-YPB160M4，YQK107-YPB180M4，YQK107-YPB200M4，YQK107-YPB225M4，YQK107-YPE100M4，YQK107-YPE112M4，YQK107-YPE132M4，YQK107-YPE160M4，YQK107-YPE180M4，YQK107-YPE200M4，YQK107-YPE225M4，YQK107-YS100M4，YQK107-YS112M4，YQK107-YS132M4，YQK107-YS160M4，YQK107-YS180M4，YQK107-YS200M4，YQK107-YS225M4，YQK107-YVB100M4，YQK107-YVB112M4，YQK107-YVB132M4，YQK107-YVB160M4，YQK107-YVB180M4，YQK107-YVB200M4，YQK107-YVB225M4，YQK107-YVP100M4，YQK107-YVP112M4，YQK107-YVP132M4，YQK107-YVP160M4，YQK107-YVP180M4，YQK107-YVP200M4，YQK107-YVP225M4，YQK107-YVPEJ100M4，YQK107-YVPEJ112M4，YQK107-YVPEJ132M4，YQK107-YVPEJ160M4，YQK107-YVPEJ180M4，YQK107-YVPEJ200M4，YQK107-YVPEJ225M4，JCK107-Y100M4，JCK107-Y112M4，JCK107-Y11KW，JCK107-Y132M4，JCK107-Y15KW，JCK107-Y160M4，JCK107-Y18.5KW，JCK107-Y180M4，JCK107-Y200M4，JCK107-Y225M4，JCK107-Y22KW，JCK107-Y30KW，JCK107-Y37KW，JCK107-Y3KW，JCK107-Y45KW，JCK107-Y4KW，JCK107-Y5.5KW，JCK107-Y7.5KW，JCK107-YB100M4，JCK107-YB112M4，JCK107-YB132M4，JCK107-YB160M4，JCK107-YB180M4，JCK107-YB200M4，JCK107-YB225M4，JCK107-YDP100M4，JCK107-YDP112M4，JCK107-YDP132M4，JCK107-YDP160M4，JCK107-YDP180M4，JCK107-YDP200M4，JCK107-YDP225M4，JCK107-YE100M4，JCK107-YE112M4，JCK107-YE132M4，JCK107-YE160M4，JCK107-YE180M4，JCK107-YE200M4，JCK107-YE225M4，JCK107-YEJ100M4，JCK107-YEJ112M4，JCK107-YEJ132M4，JCK107-YEJ160M4，JCK107-YEJ180M4，JCK107-YEJ200M4，JCK107-YEJ225M4，JCK107-YEJB100M4，JCK107-YEJB112M4，JCK107-YEJB132M4，JCK107-YEJB160M4，JCK107-YEJB180M4，JCK107-YEJB200M4，JCK107-YEJB225M4，JCK107-YP100M4，JCK107-YP112M4，JCK107-YP132M4，JCK107-YP160M4，JCK107-YP180M4，JCK107-YP200M4，JCK107-YP225M4，JCK107-YPB100M4，JCK107-YPB112M4，JCK107-YPB132M4，JCK107-YPB160M4，JCK107-YPB180M4，JCK107-YPB200M4，JCK107-YPB225M4，JCK107-YPE100M4，JCK107-YPE112M4，JCK107-YPE132M4，JCK107-YPE160M4，JCK107-YPE180M4，JCK107-YPE200M4，JCK107-YPE225M4，JCK107-YS100M4，JCK107-YS112M4，JCK107-YS132M4，JCK107-YS160M4，JCK107-YS180M4，JCK107-YS200M4，JCK107-YS225M4，JCK107-YVB100M4，JCK107-YVB112M4，JCK107-YVB132M4，JCK107-YVB160M4，JCK107-YVB180M4，JCK107-YVB200M4，JCK107-YVB225M4，JCK107-YVP100M4，JCK107-YVP112M4，JCK107-YVP132M4，JCK107-YVP160M4，JCK107-YVP180M4，JCK107-YVP200M4，JCK107-YVP225M4，JCK107-YVPEJ100M4，JCK107-YVPEJ112M4，JCK107-YVPEJ132M4，JCK107-YVPEJ160M4，JCK107-YVPEJ180M4，JCK107-YVPEJ200M4，JCK107-YVPEJ225M4，KW107-Y100M4，KW107-Y112M4，KW107-Y11KW，KW107-Y132M4，KW107-Y15KW，KW107-Y160M4，KW107-Y18.5KW，KW107-Y180M4，KW107-Y200M4，KW107-Y225M4，KW107-Y22KW，KW107-Y30KW，KW107-Y37KW，KW107-Y3KW，KW107-Y45KW，KW107-Y4KW，KW107-Y5.5KW，KW107-Y7.5KW，KW107-YB100M4，KW107-YB112M4，KW107-YB132M4，KW107-YB160M4，KW107-YB180M4，KW107-YB200M4，KW107-YB225M4，KW107-YDP100M4，KW107-YDP112M4，KW107-YDP132M4，KW107-YDP160M4，KW107-YDP180M4，KW107-YDP200M4，KW107-YDP225M4，KW107-YE100M4，KW107-YE112M4，KW107-YE132M4，KW107-YE160M4，KW107-YE180M4，KW107-YE200M4，KW107-YE225M4，KW107-YEJ100M4，KW107-YEJ112M4，KW107-YEJ132M4，KW107-YEJ160M4，KW107-YEJ180M4，KW107-YEJ200M4，KW107-YEJ225M4，KW107-YEJB100M4，KW107-YEJB112M4，KW107-YEJB132M4，KW107-YEJB160M4，KW107-YEJB180M4，KW107-YEJB200M4，KW107-YEJB225M4，KW107-YP100M4，KW107-YP112M4，KW107-YP132M4，KW107-YP160M4，KW107-YP180M4，KW107-YP200M4，KW107-YP225M4，KW107-YPB100M4，KW107-YPB112M4，KW107-YPB132M4，KW107-YPB160M4，KW107-YPB180M4，KW107-YPB200M4，KW107-YPB225M4，KW107-YPE100M4，KW107-YPE112M4，KW107-YPE132M4，KW107-YPE160M4，KW107-YPE180M4，KW107-YPE200M4，KW107-YPE225M4，KW107-YS100M4，KW107-YS112M4，KW107-YS132M4，KW107-YS160M4，KW107-YS180M4，KW107-YS200M4，KW107-YS225M4，KW107-YVB100M4，KW107-YVB112M4，KW107-YVB132M4，KW107-YVB160M4，KW107-YVB180M4，KW107-YVB200M4，KW107-YVB225M4，KW107-YVP100M4，KW107-YVP112M4，KW107-YVP132M4，KW107-YVP160M4，KW107-YVP180M4，KW107-YVP200M4，KW107-YVP225M4，KW107-YVPEJ100M4，KW107-YVPEJ112M4，KW107-YVPEJ132M4，KW107-YVPEJ160M4，KW107-YVPEJ180M4，KW107-YVPEJ200M4，KW107-YVPEJ225M4，K109-Y100M4，K109-Y112M4，K109-Y11KW，K109-Y132M4，K109-Y15KW，K109-Y160M4，K109-Y18.5KW，K109-Y180M4，K109-Y200M4，K109-Y225M4，K109-Y22KW，K109-Y30KW，K109-Y37KW，K109-Y3KW，K109-Y45KW，K109-Y4KW，K109-Y5.5KW，K109-Y7.5KW，K109-YB100M4，K109-YB112M4，K109-YB132M4，K109-YB160M4，K109-YB180M4，K109-YB200M4，K109-YB225M4，K109-YDP100M4，K109-YDP112M4，K109-YDP132M4，K109-YDP160M4，K109-YDP180M4，K109-YDP200M4，K109-YDP225M4，K109-YE100M4，K109-YE112M4，K109-YE132M4，K109-YE160M4，K109-YE180M4，K109-YE200M4，K109-YE225M4，K109-YEJ100M4，K109-YEJ112M4，K109-YEJ132M4，K109-YEJ160M4，K109-YEJ180M4，K109-YEJ200M4，K109-YEJ225M4，K109-YEJB100M4，K109-YEJB112M4，K109-YEJB132M4，K109-YEJB160M4，K109-YEJB180M4，K109-YEJB200M4，K109-YEJB225M4，K109-YP100M4，K109-YP112M4，K109-YP132M4，K109-YP160M4，K109-YP180M4，K109-YP200M4，K109-YP225M4，K109-YPB100M4，K109-YPB112M4，K109-YPB132M4，K109-YPB160M4，K109-YPB180M4，K109-YPB200M4，K109-YPB225M4，K109-YPE100M4，K109-YPE112M4，K109-YPE132M4，K109-YPE160M4，K109-YPE180M4，K109-YPE200M4，K109-YPE225M4，K109-YS100M4，K109-YS112M4，K109-YS132M4，K109-YS160M4，K109-YS180M4，K109-YS200M4，K109-YS225M4，K109-YVB100M4，K109-YVB112M4，K109-YVB132M4，K109-YVB160M4，K109-YVB180M4，K109-YVB200M4，K109-YVB225M4，K109-YVP100M4，K109-YVP112M4，K109-YVP132M4，K109-YVP160M4，K109-YVP180M4，K109-YVP200M4，K109-YVP225M4，K109-YVPEJ100M4，K109-YVPEJ112M4，K109-YVPEJ132M4，K109-YVPEJ160M4，K109-YVPEJ180M4，K109-YVPEJ200M4，K109-YVPEJ225M4，K107SF80，K107SF90，K107SF100，K107SF112，K107SF115，K107SF140，K107SF160，K107SF190。

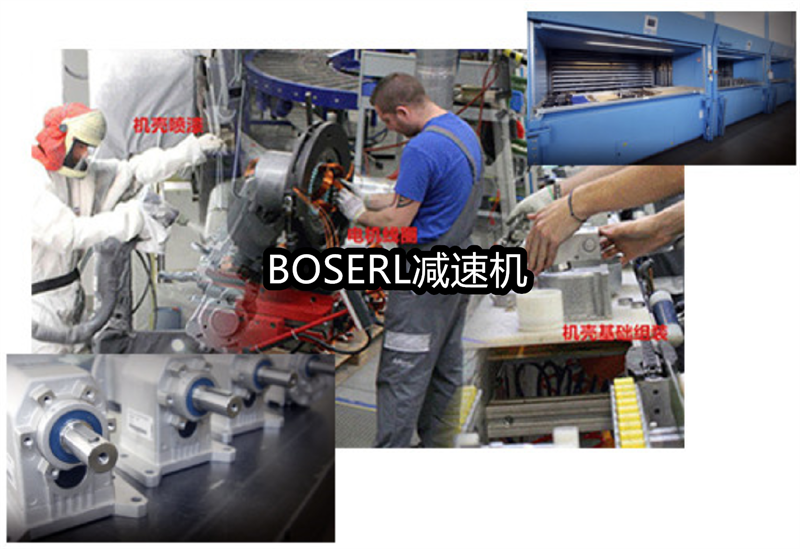

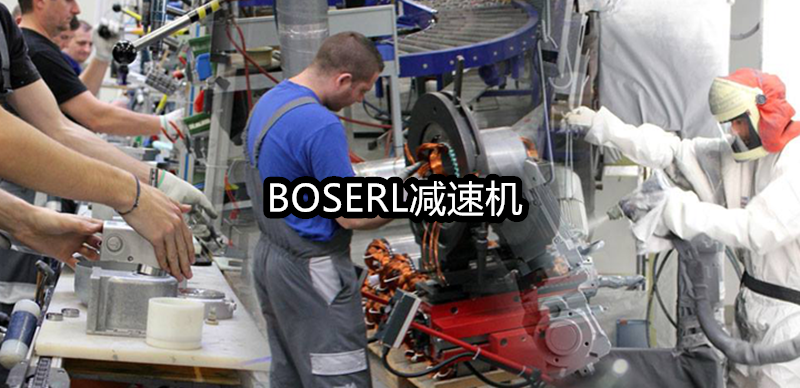

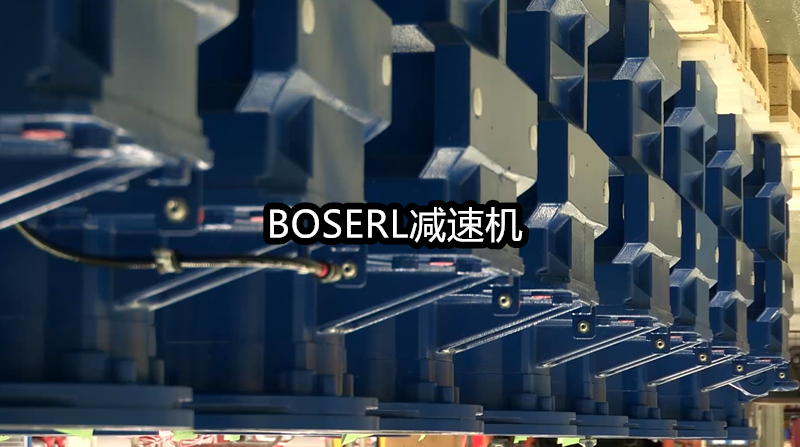

K109減速器生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.yayuyw.com/product/list-kxiliejiansuji-cn.html
