KAF109減速機銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的KAF109減速機選型樣本。

KAF109-DRE-22KW-4P-32.69-M1-0°

KAF：系列代號

109：減速機規格代號

DRE：電機

22KW：電機功率

4P：電機級數

32.69：減速機傳動比

M1：減速機安裝位置

0°：接線盒位置

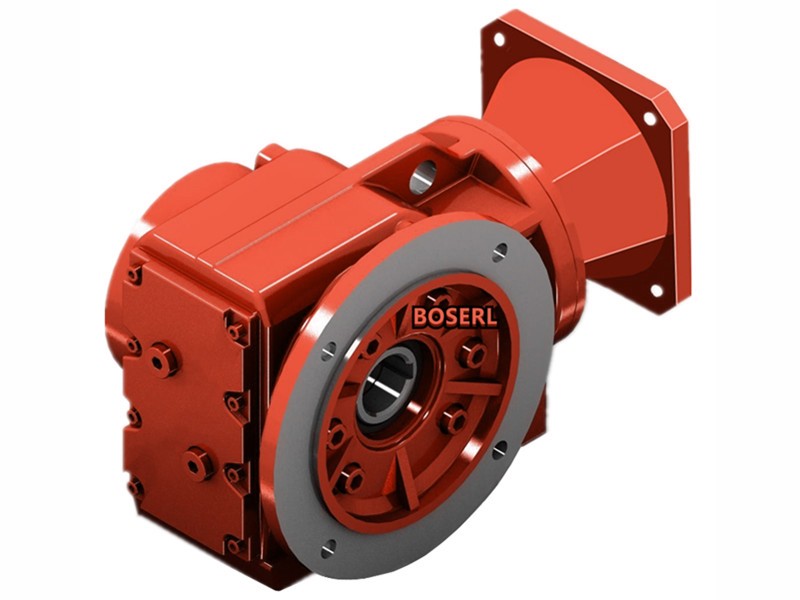

KAF109減速機AD軸入模塊配置：

KAF109減速機AD軸入模塊允許荷載：安裝電機時可能出現超常負荷；嚴禁超出下表所列的負荷值。強度等級為8.8的連接螺栓的最大負荷值。電機的最大允許許重力Fqmax，隨著中心距X的增加而呈線性下降。在中心距減小的情況下，Fqmax不增加；聯軸器輸出法蘭盤直徑：160mm。齒輪減速電機

KAF109減速機AD軸入模塊在進行調節之前松開螺母，使得螺栓可以在支架上軸向移動。當到達最終調節位置后再上緊螺母。不可通過支架來調整電機安裝平臺。二級減速機

KAF109減速機AD軸入模塊使用對中軸肩安裝應用設備：對應用設備進行固定時，必須提供相應長度的螺栓。新螺栓的長度L計算如下：［1］t+a；［t］旋入深度（參見表格）；［a］應用設備的厚度；［s］緊固螺紋（參見表格）

KAF109減速機AD軸入模塊根據計算所得的螺栓長度，選取最接近的較小的標準長度；從對中軸肩上卸下固定螺栓；清潔裝配表面和對中軸肩；清潔新螺栓的螺紋并且使用螺栓緊固劑抹在前段螺紋上；將應用設備裝在對中軸肩上，并根據下表所列的擰緊扭矩TA(見下表)擰入緊固螺栓。

KAF109減速機維護檢查：

KAF109減速機潤滑油更換周期：下圖為在一般條件下標準KAF109減速機的更換周期，對于惡劣環境或有腐蝕條件下使用的特殊情況要縮短更換潤滑油的間隔。

KAF109減速機維護：根據外部受到的影響，可以在必要情況下對表面漆/防銹漆進行修補或更新。直角減速機

KAF109減速機檢查：首次運行300小時后更換潤滑油，以后每6個月或3000小時檢查一次，發現油位不足或明顯渾濁應及時更換(參考下列圖表)：操作步驟檢查油的質量與油位；檢查是否可能因軸承損壞產生運轉噪音；檢查密封圈是否漏油；對于帶扭矩臂的KAF109減速機：檢測橡膠緩沖塊，必要時進行更換。根據工作條件（參見下列圖表），至少每隔半年(每6個月)根據油溫決定：操作步驟更換礦物油；更換軸承潤滑脂（推薦）；更換油封（不要安裝在同樣工作軌跡上）。根據工作條件（參見下列圖表），至少每隔半年(每6個月)根據油溫決定：操作步驟更換合成潤滑油；更換軸承潤滑脂（推薦）；更換油封（不要安裝在同樣工作軌跡上）。示具體情況而定，不定期檢查（取決于外部影響）：修補或者更新表面漆/防銹漆。

KAF109減速機型號：

WKAF107-Y100M4，WKAF107-Y112M4，WKAF107-Y11SKAF，WKAF107-Y132M4，WKAF107-Y15SKAF，WKAF107-Y160M4，WKAF107-Y18.5SKAF，WKAF107-Y180M4，WKAF107-Y200M4，WKAF107-Y225M4，WKAF107-Y22SKAF，WKAF107-Y30SKAF，WKAF107-Y37SKAF，WKAF107-Y3SKAF，WKAF107-Y45SKAF，WKAF107-Y4SKAF，WKAF107-Y5.5SKAF，WKAF107-Y7.5SKAF，WKAF107-YB100M4，WKAF107-YB112M4，WKAF107-YB132M4，WKAF107-YB160M4，WKAF107-YB180M4，WKAF107-YB200M4，WKAF107-YB225M4，WKAF107-YDP100M4，WKAF107-YDP112M4，WKAF107-YDP132M4，WKAF107-YDP160M4，WKAF107-YDP180M4，WKAF107-YDP200M4，WKAF107-YDP225M4，WKAF107-YE100M4，WKAF107-YE112M4，WKAF107-YE132M4，WKAF107-YE160M4，WKAF107-YE180M4，WKAF107-YE200M4，WKAF107-YE225M4，WKAF107-YEJ100M4，WKAF107-YEJ112M4，WKAF107-YEJ132M4，WKAF107-YEJ160M4，WKAF107-YEJ180M4，WKAF107-YEJ200M4，WKAF107-YEJ225M4，WKAF107-YEJB100M4，WKAF107-YEJB112M4，WKAF107-YEJB132M4，WKAF107-YEJB160M4，WKAF107-YEJB180M4，WKAF107-YEJB200M4，WKAF107-YEJB225M4，WKAF107-YP100M4，WKAF107-YP112M4，WKAF107-YP132M4，WKAF107-YP160M4，WKAF107-YP180M4，WKAF107-YP200M4，WKAF107-YP225M4，WKAF107-YPB100M4，WKAF107-YPB112M4，WKAF107-YPB132M4，WKAF107-YPB160M4，WKAF107-YPB180M4，WKAF107-YPB200M4，WKAF107-YPB225M4，WKAF107-YPE100M4，WKAF107-YPE112M4，WKAF107-YPE132M4，WKAF107-YPE160M4，WKAF107-YPE180M4，WKAF107-YPE200M4，WKAF107-YPE225M4，WKAF107-YS100M4，WKAF107-YS112M4，WKAF107-YS132M4，WKAF107-YS160M4，WKAF107-YS180M4，WKAF107-YS200M4，WKAF107-YS225M4，WKAF107-YVB100M4，WKAF107-YVB112M4，WKAF107-YVB132M4，WKAF107-YVB160M4，WKAF107-YVB180M4，WKAF107-YVB200M4，WKAF107-YVB225M4，WKAF107-YVP100M4，WKAF107-YVP112M4，WKAF107-YVP132M4，WKAF107-YVP160M4，WKAF107-YVP180M4，WKAF107-YVP200M4，WKAF107-YVP225M4，WKAF107-YVPEJ100M4，WKAF107-YVPEJ112M4，WKAF107-YVPEJ132M4，WKAF107-YVPEJ160M4，WKAF107-YVPEJ180M4，WKAF107-YVPEJ200M4，WKAF107-YVPEJ225M4，SKAF107-Y100M4，SKAF107-Y112M4，SKAF107-Y11SKAF，SKAF107-Y132M4，SKAF107-Y15SKAF，SKAF107-Y160M4，SKAF107-Y18.5SKAF，SKAF107-Y180M4，SKAF107-Y200M4，SKAF107-Y225M4，SKAF107-Y22SKAF，SKAF107-Y30SKAF，SKAF107-Y37SKAF，SKAF107-Y3SKAF，SKAF107-Y45SKAF，SKAF107-Y4SKAF，SKAF107-Y5.5SKAF，SKAF107-Y7.5SKAF，SKAF107-YB100M4，SKAF107-YB112M4，SKAF107-YB132M4，SKAF107-YB160M4，SKAF107-YB180M4，SKAF107-YB200M4，SKAF107-YB225M4，SKAF107-YDP100M4，SKAF107-YDP112M4，SKAF107-YDP132M4，SKAF107-YDP160M4，SKAF107-YDP180M4，SKAF107-YDP200M4，SKAF107-YDP225M4，SKAF107-YE100M4，SKAF107-YE112M4，SKAF107-YE132M4，SKAF107-YE160M4，SKAF107-YE180M4，SKAF107-YE200M4，SKAF107-YE225M4，SKAF107-YEJ100M4，SKAF107-YEJ112M4，SKAF107-YEJ132M4，SKAF107-YEJ160M4，SKAF107-YEJ180M4，SKAF107-YEJ200M4，SKAF107-YEJ225M4，SKAF107-YEJB100M4，SKAF107-YEJB112M4，SKAF107-YEJB132M4，SKAF107-YEJB160M4，SKAF107-YEJB180M4，SKAF107-YEJB200M4，SKAF107-YEJB225M4，SKAF107-YP100M4，SKAF107-YP112M4，SKAF107-YP132M4，SKAF107-YP160M4，SKAF107-YP180M4，SKAF107-YP200M4，SKAF107-YP225M4，SKAF107-YPB100M4，SKAF107-YPB112M4，SKAF107-YPB132M4，SKAF107-YPB160M4，SKAF107-YPB180M4，SKAF107-YPB200M4，SKAF107-YPB225M4，SKAF107-YPE100M4，SKAF107-YPE112M4，SKAF107-YPE132M4，SKAF107-YPE160M4，SKAF107-YPE180M4，SKAF107-YPE200M4，SKAF107-YPE225M4，SKAF107-YS100M4，SKAF107-YS112M4，SKAF107-YS132M4，SKAF107-YS160M4，SKAF107-YS180M4，SKAF107-YS200M4，SKAF107-YS225M4，SKAF107-YVB100M4，SKAF107-YVB112M4，SKAF107-YVB132M4，SKAF107-YVB160M4，SKAF107-YVB180M4，SKAF107-YVB200M4，SKAF107-YVB225M4，SKAF107-YVP100M4，SKAF107-YVP112M4，SKAF107-YVP132M4，SKAF107-YVP160M4，SKAF107-YVP180M4，SKAF107-YVP200M4，SKAF107-YVP225M4，SKAF107-YVPEJ100M4，SKAF107-YVPEJ112M4，SKAF107-YVPEJ132M4，SKAF107-YVPEJ160M4，SKAF107-YVPEJ180M4，SKAF107-YVPEJ200M4，SKAF107-YVPEJ225M4，AKAF107-Y100M4，AKAF107-Y112M4，AKAF107-Y11SKAF，AKAF107-Y132M4，AKAF107-Y15SKAF，AKAF107-Y160M4，AKAF107-Y18.5SKAF，AKAF107-Y180M4，AKAF107-Y200M4，AKAF107-Y225M4，AKAF107-Y22SKAF，AKAF107-Y30SKAF，AKAF107-Y37SKAF，AKAF107-Y3SKAF，AKAF107-Y45SKAF，AKAF107-Y4SKAF，AKAF107-Y5.5SKAF，AKAF107-Y7.5SKAF，AKAF107-YB100M4，AKAF107-YB112M4，AKAF107-YB132M4，AKAF107-YB160M4，AKAF107-YB180M4，AKAF107-YB200M4，AKAF107-YB225M4，AKAF107-YDP100M4，AKAF107-YDP112M4，AKAF107-YDP132M4，AKAF107-YDP160M4，AKAF107-YDP180M4，AKAF107-YDP200M4，AKAF107-YDP225M4，AKAF107-YE100M4，AKAF107-YE112M4，AKAF107-YE132M4，AKAF107-YE160M4，AKAF107-YE180M4，AKAF107-YE200M4，AKAF107-YE225M4，AKAF107-YEJ100M4，AKAF107-YEJ112M4，AKAF107-YEJ132M4，AKAF107-YEJ160M4，AKAF107-YEJ180M4，AKAF107-YEJ200M4，AKAF107-YEJ225M4，AKAF107-YEJB100M4，AKAF107-YEJB112M4，AKAF107-YEJB132M4，AKAF107-YEJB160M4，AKAF107-YEJB180M4，AKAF107-YEJB200M4，AKAF107-YEJB225M4，AKAF107-YP100M4，AKAF107-YP112M4，AKAF107-YP132M4，AKAF107-YP160M4，AKAF107-YP180M4，AKAF107-YP200M4，AKAF107-YP225M4，AKAF107-YPB100M4，AKAF107-YPB112M4，AKAF107-YPB132M4，AKAF107-YPB160M4，AKAF107-YPB180M4，AKAF107-YPB200M4，AKAF107-YPB225M4，AKAF107-YPE100M4，AKAF107-YPE112M4，AKAF107-YPE132M4，AKAF107-YPE160M4，AKAF107-YPE180M4，AKAF107-YPE200M4，AKAF107-YPE225M4，AKAF107-YS100M4，AKAF107-YS112M4，AKAF107-YS132M4，AKAF107-YS160M4，AKAF107-YS180M4，AKAF107-YS200M4，AKAF107-YS225M4，AKAF107-YVB100M4，AKAF107-YVB112M4，AKAF107-YVB132M4，AKAF107-YVB160M4，AKAF107-YVB180M4，AKAF107-YVB200M4，AKAF107-YVB225M4，AKAF107-YVP100M4，AKAF107-YVP112M4，AKAF107-YVP132M4，AKAF107-YVP160M4，AKAF107-YVP180M4，AKAF107-YVP200M4，AKAF107-YVP225M4，AKAF107-YVPEJ100M4，AKAF107-YVPEJ112M4，AKAF107-YVPEJ132M4，AKAF107-YVPEJ160M4，AKAF107-YVPEJ180M4，AKAF107-YVPEJ200M4，AKAF107-YVPEJ225M4，NKAF107-Y100M4，NKAF107-Y112M4，NKAF107-Y11SKAF，NKAF107-Y132M4，NKAF107-Y15SKAF，NKAF107-Y160M4，NKAF107-Y18.5SKAF，NKAF107-Y180M4，NKAF107-Y200M4，NKAF107-Y225M4，NKAF107-Y22SKAF，NKAF107-Y30SKAF，NKAF107-Y37SKAF，NKAF107-Y3SKAF，NKAF107-Y45SKAF，NKAF107-Y4SKAF，NKAF107-Y5.5SKAF，NKAF107-Y7.5SKAF，NKAF107-YB100M4，NKAF107-YB112M4，NKAF107-YB132M4，NKAF107-YB160M4，NKAF107-YB180M4，NKAF107-YB200M4，NKAF107-YB225M4，NKAF107-YDP100M4，NKAF107-YDP112M4，NKAF107-YDP132M4，NKAF107-YDP160M4，NKAF107-YDP180M4，NKAF107-YDP200M4，NKAF107-YDP225M4，NKAF107-YE100M4，NKAF107-YE112M4，NKAF107-YE132M4，NKAF107-YE160M4，NKAF107-YE180M4，NKAF107-YE200M4，NKAF107-YE225M4，NKAF107-YEJ100M4，NKAF107-YEJ112M4，NKAF107-YEJ132M4，NKAF107-YEJ160M4，NKAF107-YEJ180M4，NKAF107-YEJ200M4，NKAF107-YEJ225M4，NKAF107-YEJB100M4，NKAF107-YEJB112M4，NKAF107-YEJB132M4，NKAF107-YEJB160M4，NKAF107-YEJB180M4，NKAF107-YEJB200M4，NKAF107-YEJB225M4，NKAF107-YP100M4，NKAF107-YP112M4，NKAF107-YP132M4，NKAF107-YP160M4，NKAF107-YP180M4，NKAF107-YP200M4，NKAF107-YP225M4，NKAF107-YPB100M4，NKAF107-YPB112M4，NKAF107-YPB132M4，NKAF107-YPB160M4，NKAF107-YPB180M4，NKAF107-YPB200M4，NKAF107-YPB225M4，NKAF107-YPE100M4，NKAF107-YPE112M4，NKAF107-YPE132M4，NKAF107-YPE160M4，NKAF107-YPE180M4，NKAF107-YPE200M4，NKAF107-YPE225M4，NKAF107-YS100M4，NKAF107-YS112M4，NKAF107-YS132M4，NKAF107-YS160M4，NKAF107-YS180M4，NKAF107-YS200M4，NKAF107-YS225M4，NKAF107-YVB100M4，NKAF107-YVB112M4，NKAF107-YVB132M4，NKAF107-YVB160M4，NKAF107-YVB180M4，NKAF107-YVB200M4，NKAF107-YVB225M4，NKAF107-YVP100M4，NKAF107-YVP112M4，NKAF107-YVP132M4，NKAF107-YVP160M4，NKAF107-YVP180M4，NKAF107-YVP200M4，NKAF107-YVP225M4，NKAF107-YVPEJ100M4，NKAF107-YVPEJ112M4，NKAF107-YVPEJ132M4，NKAF107-YVPEJ160M4，NKAF107-YVPEJ180M4，NKAF107-YVPEJ200M4，NKAF107-YVPEJ225M4，GKAF109-Y100M4，GKAF109-Y112M4，GKAF109-Y11SKAF，GKAF109-Y132M4，GKAF109-Y15SKAF，GKAF109-Y160M4，GKAF109-Y18.5SKAF，GKAF109-Y180M4，GKAF109-Y200M4，GKAF109-Y225M4，GKAF109-Y22SKAF，GKAF109-Y30SKAF，GKAF109-Y37SKAF，GKAF109-Y3SKAF，GKAF109-Y45SKAF，GKAF109-Y4SKAF，GKAF109-Y5.5SKAF，GKAF109-Y7.5SKAF，GKAF109-YB100M4，GKAF109-YB112M4，GKAF109-YB132M4，GKAF109-YB160M4，GKAF109-YB180M4，GKAF109-YB200M4，GKAF109-YB225M4，GKAF109-YDP100M4，GKAF109-YDP112M4，GKAF109-YDP132M4，GKAF109-YDP160M4，GKAF109-YDP180M4，GKAF109-YDP200M4，GKAF109-YDP225M4，GKAF109-YE100M4，GKAF109-YE112M4，GKAF109-YE132M4，GKAF109-YE160M4，GKAF109-YE180M4，GKAF109-YE200M4，GKAF109-YE225M4，GKAF109-YEJ100M4，GKAF109-YEJ112M4，GKAF109-YEJ132M4，GKAF109-YEJ160M4，GKAF109-YEJ180M4，GKAF109-YEJ200M4，GKAF109-YEJ225M4，GKAF109-YEJB100M4，GKAF109-YEJB112M4，GKAF109-YEJB132M4，GKAF109-YEJB160M4，GKAF109-YEJB180M4，GKAF109-YEJB200M4，GKAF109-YEJB225M4，GKAF109-YP100M4，GKAF109-YP112M4，GKAF109-YP132M4，GKAF109-YP160M4，GKAF109-YP180M4，GKAF109-YP200M4，GKAF109-YP225M4，GKAF109-YPB100M4，GKAF109-YPB112M4，GKAF109-YPB132M4，GKAF109-YPB160M4，GKAF109-YPB180M4，GKAF109-YPB200M4，GKAF109-YPB225M4，GKAF109-YPE100M4，GKAF109-YPE112M4，GKAF109-YPE132M4，GKAF109-YPE160M4，GKAF109-YPE180M4，GKAF109-YPE200M4，GKAF109-YPE225M4，GKAF109-YS100M4，GKAF109-YS112M4，GKAF109-YS132M4，GKAF109-YS160M4，GKAF109-YS180M4，GKAF109-YS200M4，GKAF109-YS225M4，GKAF109-YVB100M4，GKAF109-YVB112M4，GKAF109-YVB132M4，GKAF109-YVB160M4，GKAF109-YVB180M4，GKAF109-YVB200M4，GKAF109-YVB225M4，GKAF109-YVP100M4，GKAF109-YVP112M4，GKAF109-YVP132M4，GKAF109-YVP160M4，GKAF109-YVP180M4，GKAF109-YVP200M4，GKAF109-YVP225M4，GKAF109-YVPEJ100M4，GKAF109-YVPEJ112M4，GKAF109-YVPEJ132M4，GKAF109-YVPEJ160M4，GKAF109-YVPEJ180M4，GKAF109-YVPEJ200M4，GKAF109-YVPEJ225M4。
